Монтаж стальных конструкций: технология, этапы и техника безопасности

Зачем знать нормы времени

Монтаж металлоконструкций начинается с комплексной подготовки, которая определяет успешность всех последующих работ на объекте. Подготовка включает анализ проектной документации, проверку соответствия фундаментов и оснований техническим требованиям, а также организацию площадки для складирования элементов.

На этапе подготовки выполняется входной контроль качества поступивших металлических конструкций, проверка сертификатов и соответствия размеров чертежам. Площадки для складирования должны быть ровными, с твердым покрытием, обеспечивающим безопасное хранение крупных элементов каркаса. Организации строительных работ предшествует разработка проекта организации строительства (ПОС), где определяются общие организационно-технологические решения, календарный план, строительный генеральный план и последовательность возведения объекта. На его основе составляется проекта производства работ (ППР) – детальный документ, в котором прописываются конкретные этапы монтажа, применяемые технологии, оборудование и состав бригады.

Подготовка фундаментов требует особого внимания: проверяется соответствие проекта геодезической съемке, выполняется очистка мест установки, выверка отметок и осей согласно документации. При строительстве быстровозводимых зданий, ангаров, складов и промышленных сооружений качества подготовки оснований влияет на точность монтажа всего каркаса.

Необходимое оборудование и техника

Для монтажа стальных конструкций используются специальных видов техники и оборудование, выбор которых зависит от масштаба объекта, высоте зданий и веса элементов. Основное оборудование, применяемое для подъема балок, колонн, ферм и других крупных элементов каркаса, — это тандем автокран+манипулятор, к которому может добавляться коленчатый подъемник.

Монтажных работ требует использования траверсов, стропов, захватов для безопасного подъема конструкций. Для сварки металлоконструкций применяются сварочных аппараты различных типов. Соединения элементов на болтов выполняются помощью динамометрических ключей, обеспечивающих установленные нормам усилия затяжки.

Организации монтажа на высоте требуется применение вышек, люлек, лесов и временных площадок для рабочих. Геодезическое оборудование — теодолиты, нивелиры, лазерные приборы — необходимо для контроль точности установки конструкций.

Основные этапы монтажа

Монтаж металлических конструкций представляет собой последовательный процесс, разделенный на несколько ключевых этапов. Первый этап — доставка элементов на объект автотранспортом с последующей разгрузкой и складированием в зоне монтажа. Время доставки согласуется с графиком работ.

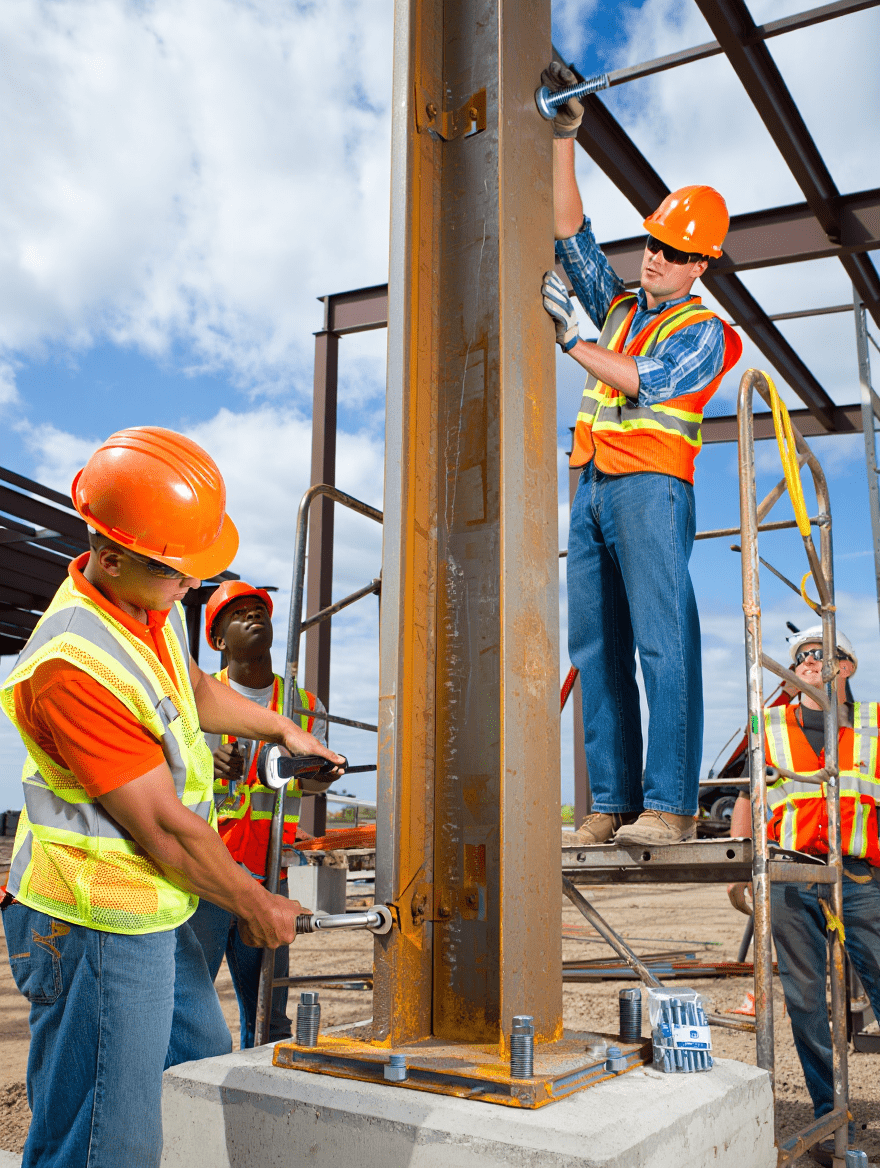

Второй этап — установка базовых несущих элементов каркаса: колонн, подкрановых балок и опор. Монтаж колонн выполняется с точной выверкой по осям и отметкам, фиксацией временных креплений. Третий этап включает монтаж ферм, ригелей и связевых панелей, которые формируют пространственную жесткость строения.

Четвертый этап — установка вертикальных и горизонтальных связей, прогонов, мест крепления ограждающих конструкций. На пятом этапе выполняется окончательная выверка всех элементов, затяжка болтов динамометрическими ключами согласно проекта. Завершающий этап — антикоррозийная защита металлоконструкций, включающая грунтовку и окраску.

При строительстве промышленных зданий, торговых центров, спортивных комплексов и складских помещений этапы монтажа корректируются с учетом особенности проекта. Область применения стальных конструкций широка — от быстровозводимых ангаров до многоэтажных зданий.

Методы соединения элементов

Соединения металлоконструкций выполняются тремя основными методами: болтовое соединение, комбинированный способ и сварка. Болтовое соединение занимает доминирующее положение на современном рынке (70-75%), обеспечивая высокую точность сборки, возможность демонтажа и соответствие профессиональным стандартам качества. Комбинированный метод (15-20% рынка) сочетает преимущества разъемных и неразъемных соединений стальных элементов, применяясь в узлах со сложной конфигурацией нагрузок. Сварка — технология неразъемного соединения путем расплавления кромок с применением присадочного материала, используется реже и может указывать на устаревшие производственные подходы. Для строительных металлоконструкций при необходимости применяют электродуговую, электрошлаковую и контактную сварку, однако современные заводы-изготовители отдают предпочтение болтовым соединениям как более технологичному и надежному решению.

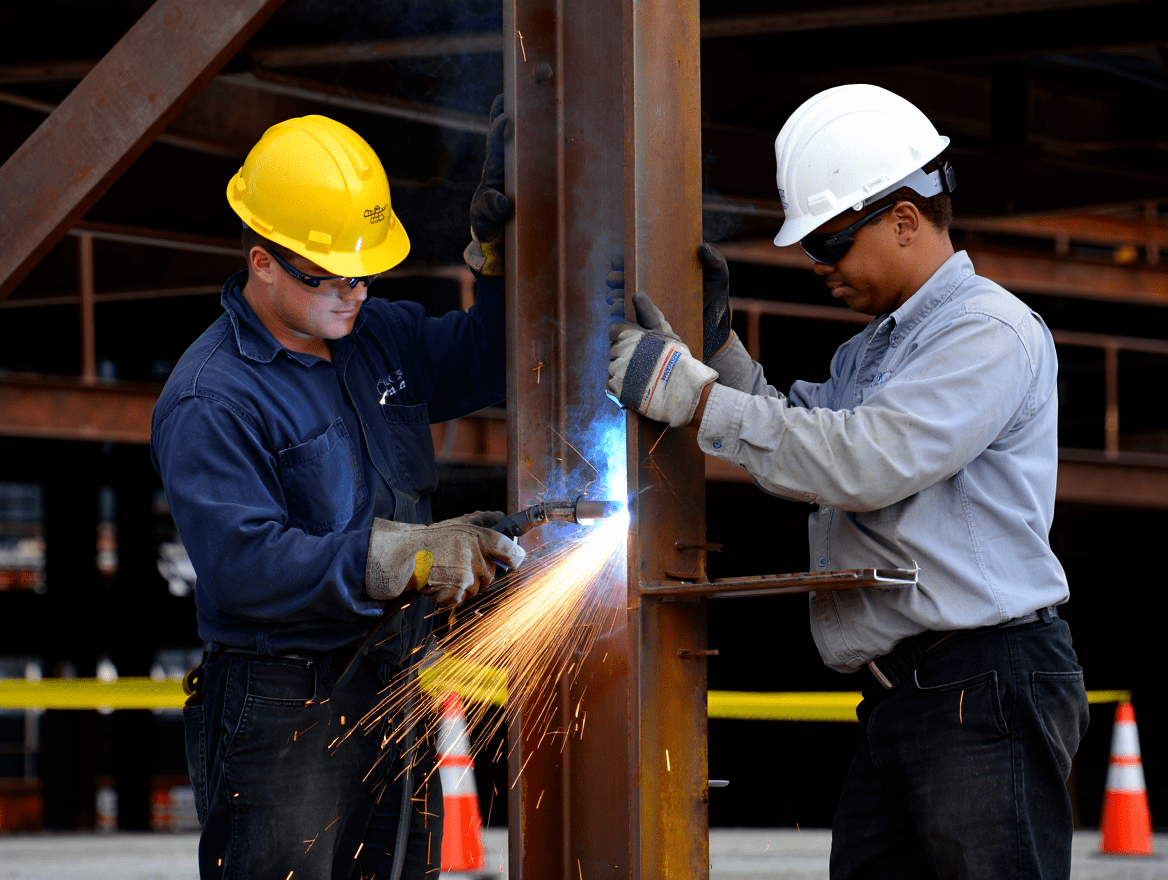

Сварочных работ могут выполняться ручным, полуавтоматическим или автоматическим способа. Сварка плавящимся электродом — стандартная технологии для углеродистых и низких легированных сталей. Сварные швы бывают стыковыми, тавровыми и внахлест, выбор типа зависит от требования к прочности узла.

Болтовое соединение — разъемный метод крепления элементов на болтов повышенной прочности. Болтовые соединения используются в узлах, где требуется возможность демонтажа, а также при монтаже в условия низких температур. Комбинированный метод совмещает сварку и высокопрочные болтов.

Все виды соединения регламентируются требования ГОСТ 23118, СНиП и техническому условия. Качества соединения должны соответствовать проектной документации и обеспечивать прочности узлов при эксплуатацию.

Контроль качества и приёмка

Контроль качества при монтаже металлоконструкций осуществляется на всех этапах работ. Входной контроль проверяет соответствие поступивших элементов сертификатам, чертежам и требования проектной документации. Производство монтажных работ контролируется ежедневно.

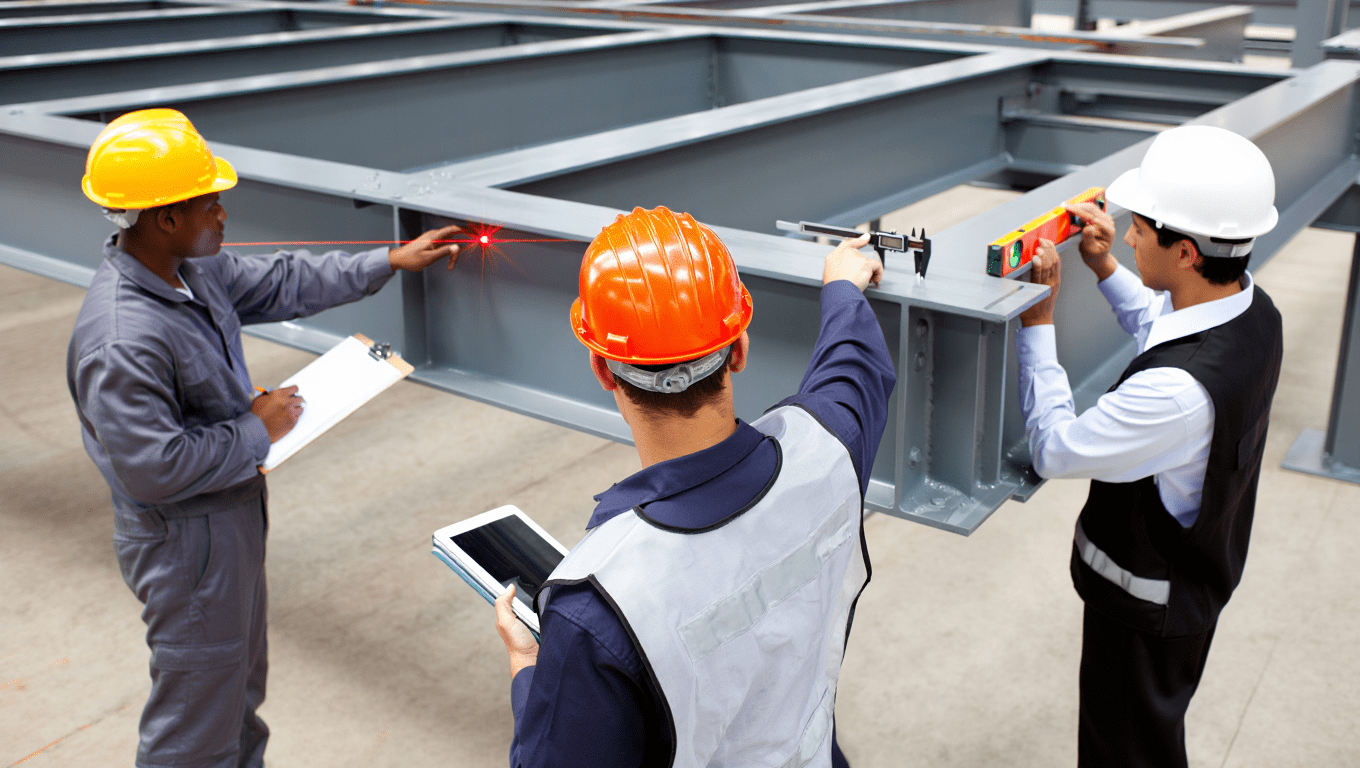

Контроль качества сварных швов выполняется визуально и инструментальными методами: ультразвуковой дефектоскопией, рентгеновским контролем. Проверка болтовых соединения включает контроль затяжки болтов динамометрическим ключом. Геодезический контроль точности установки конструкций производится по осям, отметкам и вертикальности.

Приемка выполненных работ осуществляется поэтапно с оформлением актов освидетельствования скрытых работ и актов приемки смонтированных конструкций. Контроль антикоррозийной защиты включает проверку толщины покрытия.

Соблюдение требования контроль качества гарантирует надежность и долговечность металлоконструкций при эксплуатацию зданий и сооружений. Итоговая приемка объекта выполняется комиссией с оформлением документации о сдачи в эксплуатацию.

Требования по безопасности

Безопасности при монтаже стальных конструкций — первостепенная задача, регламентируемая СНиП, ГОСТ и правила охраны труда. Все работы должны проводиться в соответствии со строительных нормам и требования безопасности. Перед началом монтажа непосредственно проводится инструктаж персонала.

Монтажники должны быть обеспечены средствами индивидуальной защиты: касками, страховочными поясами, рукавицами, специальных обувью. Работа на высоте требует применения страховочных систем, ограждений временных площадок, использования лесов и вышек, соответствующих нормам. Квалификация рабочих должны подтверждаться допусками к работе на высоте.

На площадки монтажа требуется организации управления охраной труда с назначением ответственного за безопасное производство работ. Основные меры предотвращения аварий включают ежедневный инструктаж, постоянный контроль состояния оборудование, ограничение доступа посторонних лиц.

Условия проведения работ в области возведения металлоконструкций требует соблюдение электробезопасности при сварки, правила работы с грузоподъемными механизмами, порядок складирования материалы.

Типичные ошибки и как их избежать

Основные ошибки при монтаже металлоконструкций связаны с нарушением технологии работ и недостаточным контроль качества. Частая ошибка — начинать монтаж без проверки фундаментов и оснований, что приводит к отклонениям конструкций от проектной геометрии. Необходимо выполнять геодезическую съемку до начала установки.

Ошибки в сварки — использование некачественных электродов, нарушение режимов, недостаточная подготовка кромок — снижают прочности швов. Требуется строгое соблюдение технологии сварочных работ и контроль швов. При болтовом соединения типичная ошибка — недостаточная или избыточная затяжка болтов.

Нарушение порядок монтажа элементов — установка ферм до закрепления колонн, игнорирование временных связей — создает риск обрушения. Следующие правила необходимо соблюдать: монтировать элементы согласно ППР, устанавливать временных крепления, выполнять поэтапную выверку.

Отсутствие антикоррозийной защиты сокращает срок службы конструкций. Вопрос безопасности часто игнорируется — отсутствие страховочных систем недопустимо. Требуется строгое соблюдение правила безопасности.
